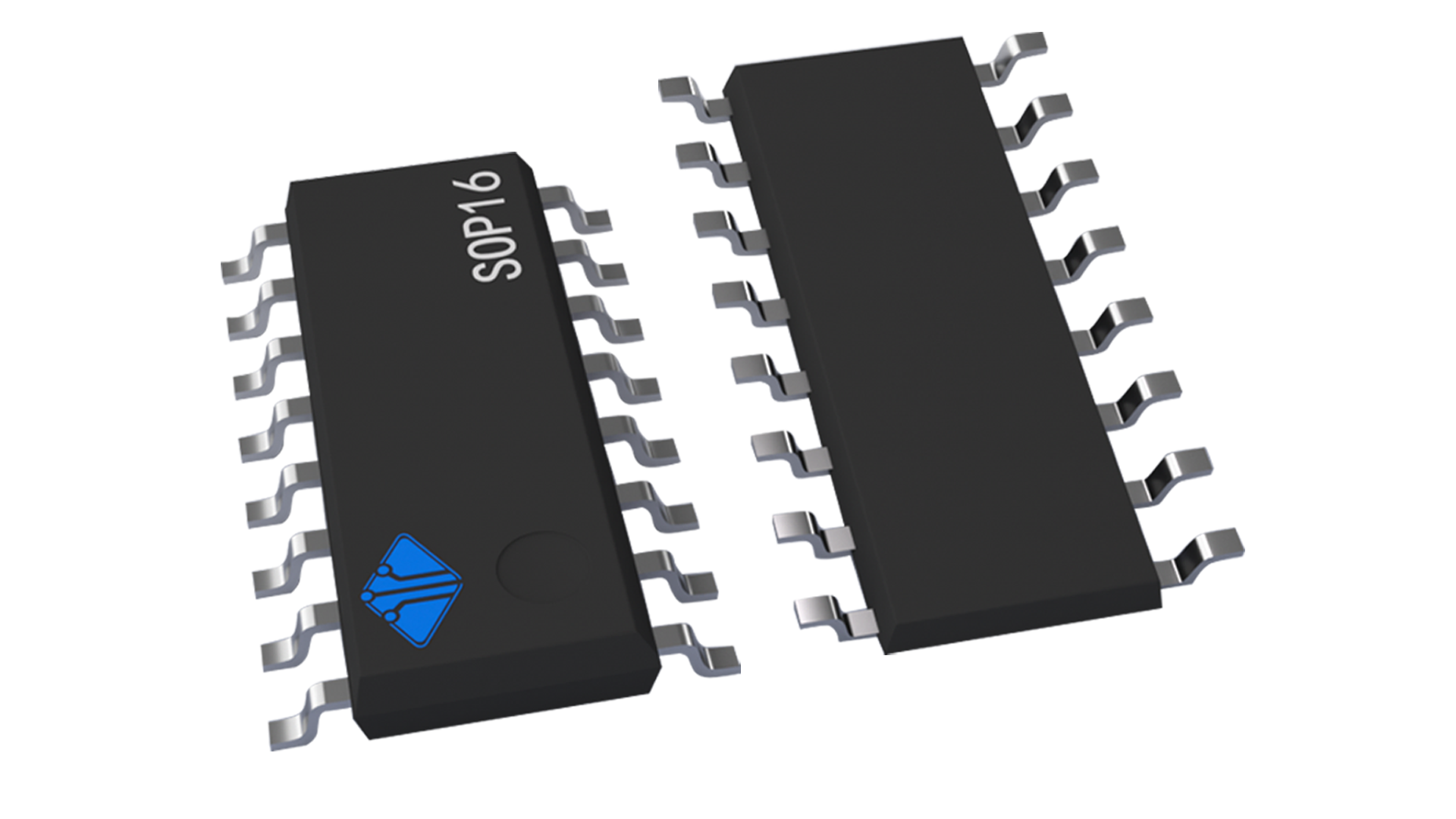

433M合封芯片
Y62R系列主要包含兩個部分
● Y490H-----315/433MHz接收芯片
● Y8B062F-----2K OTP AD型單片機
服務熱線：0755-82225097
其中，Y490H 是一款高集成度、低功耗的單片 ASK/OOK 射頻接收芯片。高頻信號接收功能全部集成于片內以達到用最少的外圍器件和最低的成本獲得最可靠的接收效果。因此它是真正意義上的“無線高頻調制信號輸入，數字解調信號輸出” 的單片接收器件。正常工作電流 3.0mA，啟動時間2.3ms，接收靈敏度最高可達到-109dBm，非常適合各種低功耗要求的設備等。片內自動完成所有的RF 和 IF 調諧， 在開發和生產中省略了手工調節的工藝環節，進而降低成本，可加快產品上市。
Y8B062F是以EPROM作為存儲器的 8 位單片機，專為家電或量測等等的I/O應用設計。采用CMOS制程并同時提供客戶低成本、高性能、及高性價比等顯著優勢。NY8B062F核心建立在RISC精簡指令集架構可以很容易地做編程和控制，共有 55 條指令。除了少數指令需要 2 個指令時鐘，大多數指令都是 1 個指令時鐘能完成，可以讓用戶輕松地以過程控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。Y8B062F 使用細節請查閱 Y8B062F 規格書。
Y490H 主要特性
l 頻率范圍：300MHz - 440MHz
l 高接收靈敏度（2kbps, BER 10E-2）
? -109 dBm @ 315MHz
? -109 dBm @ 433.92MHz
l 低功耗
? 3.0mA/3.3V @ 315MHz
? 3.1mA/3.3V @ 433.92MHz
? 0.01uA/3.3V @ Shut Down Mode
l 低啟動時間：<2.3ms
l 數據速率： ≤ 8Kbps
l 寬工作電壓： 2.0V~ 5.5V
l 內建鏡像抑制，抗干擾性能好
l 接收帶寬：±200KHz
l 無需寄存器配置
Y8B062F 主要特性
l 2Kx14 位的程序存儲器空間。
l 128 字節的通用數據存儲器空間。
l 四個 10 位的脈沖寬度調變輸出（PWM1、2、3、4）。
l 內置準確的低電壓偵測電路（LVD）。
l 內置十一加一通道 12 位ADC模數轉換器（Analog to Digital Converter）
l 14 根可分別單獨控制輸入輸出方向的I/O腳（GPIO）、PA[7:0]、PB[5:0]。
l 內置精準的電壓比較器（Voltage Comparator）。
l 內置低壓復位功能（LVR）。
l 內置電阻/頻率轉換器（RFC）功能。
l 所有 I/O 腳輸出可選擇一般灌電流（Normal Sink Current）或大灌電流（Large Sink Current），除 PA5 外。
l 8 級深度硬件堆棧（Stack）
l 雙時鐘機制，系統時鐘可以隨時切換高速振蕩或者低速振蕩。
