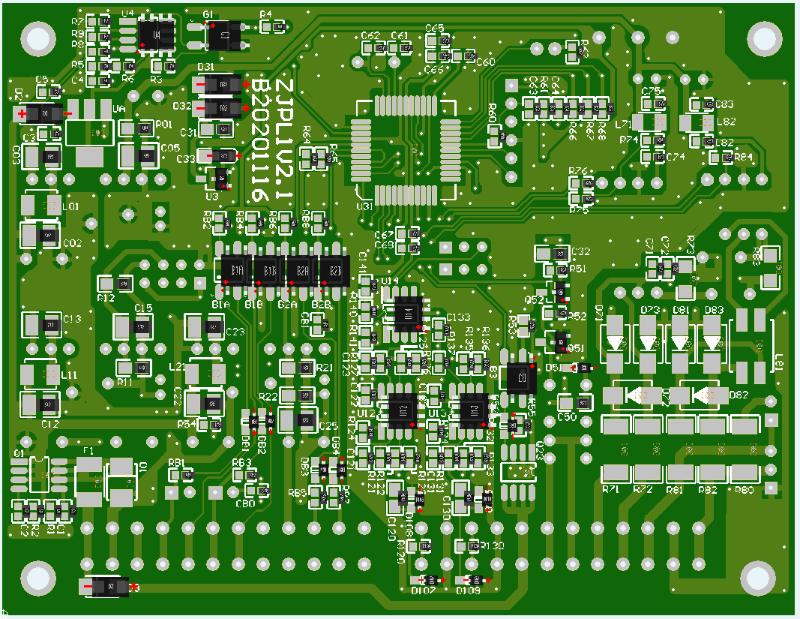

PCB抄板是一項常見的技術，用于復制現有電路板（PCB）。在生產產品中參考同行的電路板都需要一些基本的步驟和工具來進行PCB抄板。在這篇文章中，我們將介紹如何對電路板進行PCB抄板。

1、拍攝目標電路板的高分辨率照片
將目標電路板放在平坦的表面上，并使用數字相機拍攝高分辨率照片。確保照片清晰，盡量捕捉每個元件和導線的細節。不要忘記拍攝電路板的頂部和底部，以便獲取所有必要的信息。

2、導入圖像到PCB設計軟件
將拍攝的照片導入到您選擇的PCB設計軟件中。大多數軟件都具有圖像導入功能，可以將照片用作背景參考圖。根據需要，調整圖像的大小和位置，以使其與軟件中的實際尺寸匹配。

3、創建PCB布局
在PCB設計軟件中，開始創建PCB布局。使用圖像背景作為參考，手動繪制電路板的追蹤和元件位置。確保您準確地復制了目標電路板上的布局和連接。

4、添加元件和連接
一旦您完成了PCB布局的基本部分，開始添加元件。選擇與目標電路板上使用的元件相匹配的組件，然后將它們放置在正確的位置。使用焊錫連接元件并繪制追蹤，以便它們連接到正確的位置。

5、制造PCB板
一旦您確定PCB布局沒有問題，就可以制造PCB板了。導出PCB設計文件并將其發送給制造商。您可以選擇自制PCB板，但這通常需要一些專業的設備和技能。

6、焊接元件
一旦PCB板制造完成，您可以開始焊接元件。確保焊接過程正確，避免過多的熱量對元件造成損害。

7、測試電路板
完成PCB板的組裝后，進行電路板的測試。使用連接線、示波器和多用途工具來驗證電路板的功能。檢查是否有任何連接問題或性能問題。

PCB抄板是一項復雜的任務，需要技能和耐心。它可以幫助您了解電子設計的工作原理，并復制或修復現有電路板。無論你是一個新手還是一個有經驗的電子工程師，這個過程都可以提供有價值的經驗和知識。
