芯片封裝是電子產業中的重要環節，它直接影響到芯片的性能、體積和可靠性。根據不同的分類方法，芯片封裝可以分為多種類型。本文將詳細介紹常見的芯片封裝分類，包括直插封裝、貼片封裝、按芯片的裝載方式、基板類型和封接方式等，并總結其優缺點和應用場景。

一、直插封裝

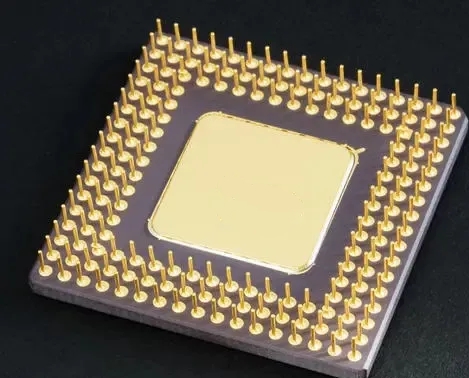

直插封裝是將芯片插入到插座或管座中的一種封裝方式。常見的直插封裝包括晶體管外形封裝（TO）、雙列直插式封裝（DIP）和插針網格陣列封裝（PGA）。這種封裝方式主要用于低成本、低復雜度的芯片，如模擬器件、數字器件等。優點包括成本低、可靠性高，缺點是引腳數量有限，不適合高密度集成。

二、貼片封裝

貼片封裝是將芯片貼裝在PCB板上的封裝方式。常見的貼片封裝包括晶體管外形封裝（D-PAK）、小外形封裝（SOP）、方形扁平封裝（QFP）和QFN/DQFN封裝等。這種封裝方式主要用于高密度集成、高速數字應用等場景，如手機、平板電腦等消費電子產品。優點包括體積小、引腳數量多、傳輸效率高，缺點是成本較高。

三、按芯片的裝載方式

按芯片的裝載方式可以將芯片分為正裝片和倒裝片。正裝片是指芯片有電極的一面朝上放置，而倒裝片則是指芯片有電極的一面朝下放置。此外，裸芯片在裝載時，還可以采用有引線鍵合和無引線鍵合兩種方式。有引線鍵合是將芯片的引腳焊接到基板上，而無引線鍵合則是將芯片與基板之間通過金屬球等方式連接。

四、基板類型

基板是搭載和固定裸芯片的介質，同時兼有絕緣、導熱、隔離及保護作用。根據材料的不同，基板可以分為有機和無機兩種類型；根據結構的不同，基板可以分為單層、雙層、多層和復合基板等類型。不同類型的基板具有不同的特點和應用場景，選擇合適的基板對于提高芯片的性能和可靠性至關重要。

五、封接方式

裸芯片及其電極和引線的封裝或封接方式可以分為氣密性封裝和樹脂封裝兩種類型。氣密性封裝中，根據封裝材料的不同又可分為金屬封裝、陶瓷封裝和玻璃封裝三種類型。這些封接方式都有各自的特點和應用場景，需要根據具體需求進行選擇。例如，金屬封裝具有高強度和可靠性，適用于軍事、航空等領域；陶瓷封裝具有耐高溫、耐腐蝕等特性，適用于高可靠性領域；玻璃封裝則具有透明度高、化學穩定性好等優點，適用于光學、電子等領域。

六、新興封裝技術

隨著技術的發展和需求的不斷變化，新興的芯片封裝技術也在不斷涌現。例如，晶圓級封裝（WLP）和晶片級封裝（CLP）等封裝技術將芯片直接封裝在晶圓或晶片上，具有高集成度和小尺寸等優勢；倒裝芯片（Flip-Chip）將芯片的電路面向下粘貼在基板上，具有高速度、低功耗和小尺寸等優點；嵌入式芯片將芯片嵌入到基板內部，只露出必要的引腳，具有高集成度和節約空間等優勢。這些新興的封裝技術為芯片的設計和制造帶來了新的挑戰和機遇。

總結：

每種封裝類型都具有不同的優缺點和應用場景，需要根據具體需求進行選擇。同時，新興的封裝技術也不斷涌現，為芯片的設計和制造帶來了新的挑戰和機遇。了解不同類型的芯片封裝及其優缺點和應用場景，對于電子產業從業者來說至關重要。
